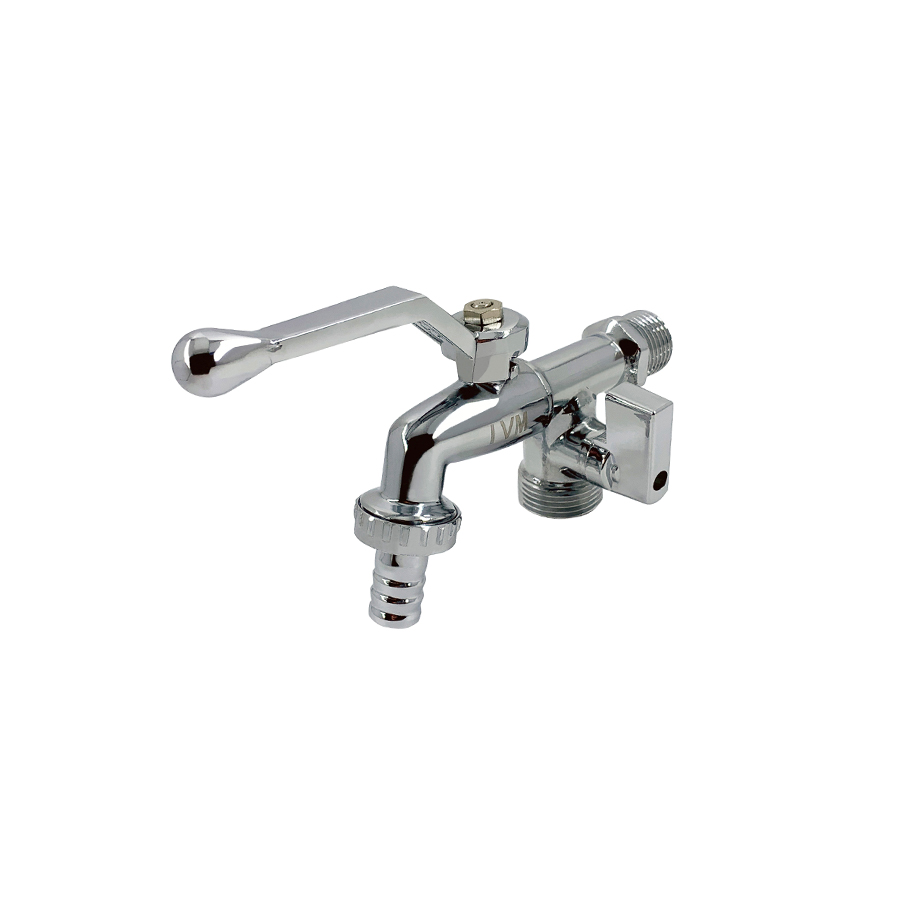

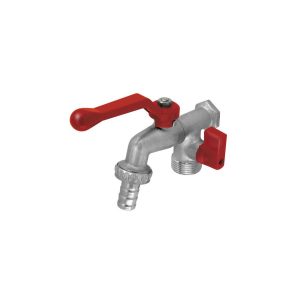

VÁLVULA ESFERA BICO DUPLA TANQUE | MÁQUINA LAVAR CROMADA
DOUBLE BALL VALVE FOR LAUNDRY SINK / WASHING MACHINE CHROMEPLATED – INDUSTRIAL / VÁLVULA DE BOLA DOBLE PARA FREGADERO DE LAVANDERÍA / LAVADORA CROMADO – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. – 10°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar

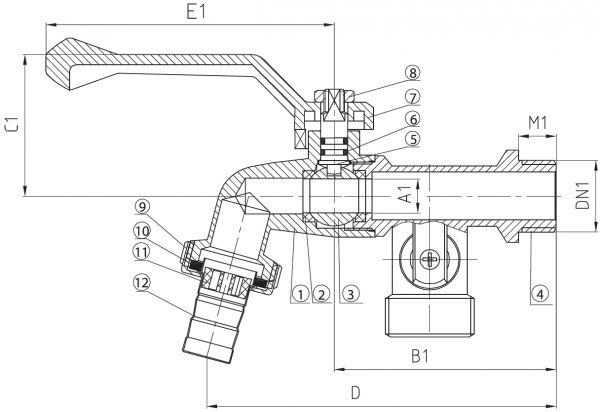

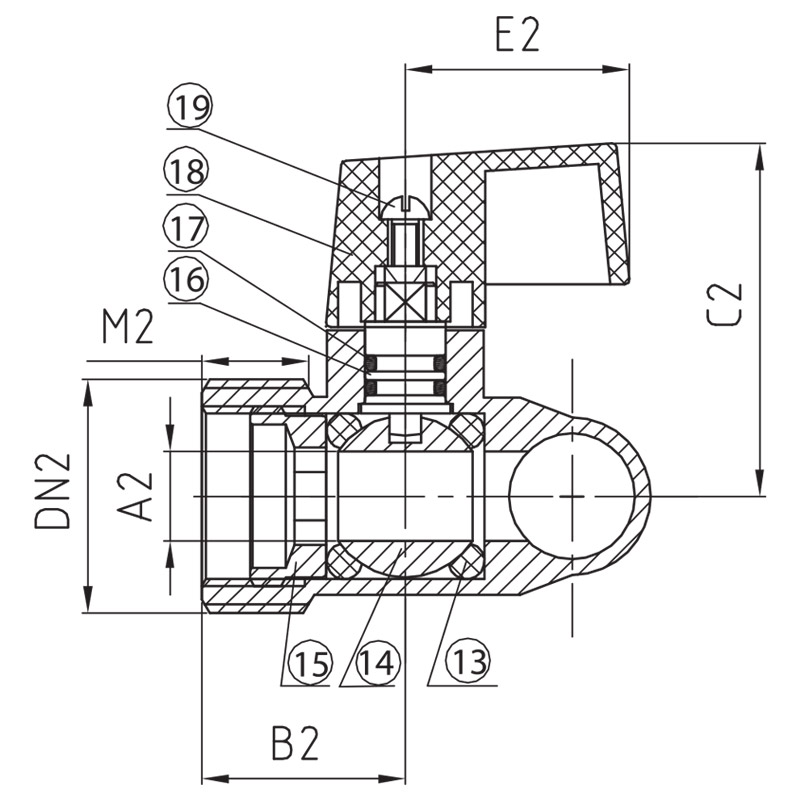

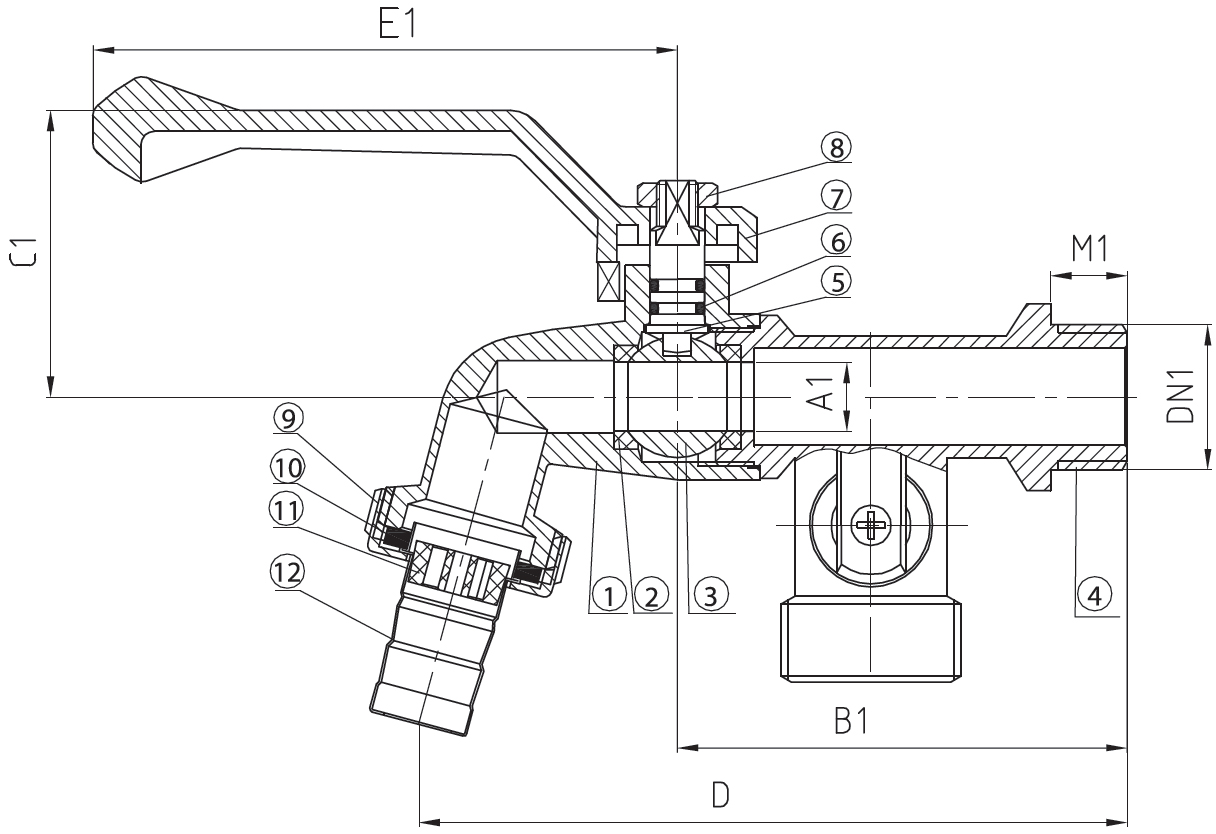

| DN1xDN2 (in) |
1/2”x3/4” |
| A1/A2 (mm) |
10/10 |
| B1/B2 (mm) |
65/22,7 |
| C1/C2 (mm) |
41.5/39 |
| D (mm) |
102 |
| E1/E2 (mm) |
84,5/22,7 |
| M1/M2 (mm) |
11/12 |
| PN (bar) |
16 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
2
|
Vedação / Seal Ring / Anillo de Cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Sextavado / Body end / Hexagonal |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-ring |
NBR70 |
|
7
|
Alavanca / Handle / Palanca |
Alumínio Cromado / Aluminium Chromeplated / Alumínio Cromado |
|
8
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
9
|
Porca p/ bico / Hose Union Ring / Tuerca p/unión de manguera |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
10
|
Guarnição / Rubber Gasket / Guarnición |
NBR60 |
|
11
|
Arejador / Aerator / Aireador |
Plástico / Plastic / Plástico |
|
12
|
Bico p/ Mangueira / Hose Union / Unión de Manguera |
Inox Cromado / Stainless Steel Chromeplated / Acero Inoxidable Cromado |
|
13
|
O-ring / O-ring / O-ring |
NBR70 |
|
14
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
15
|
Porca de acoplamento / Press cap / Tuerca de acoplamiento |
Latão / Brass / Latón |
|
16
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
17
|
O-ring / O-ring / O-ring |
NBR70 |
|
18
|
Alavanca / Handle / Palanca |
ABS |
|
19
|
Parafuso / Screw / Tornillo |
Aço Zincado / Zinc Steel / Acero Galvanizado |
