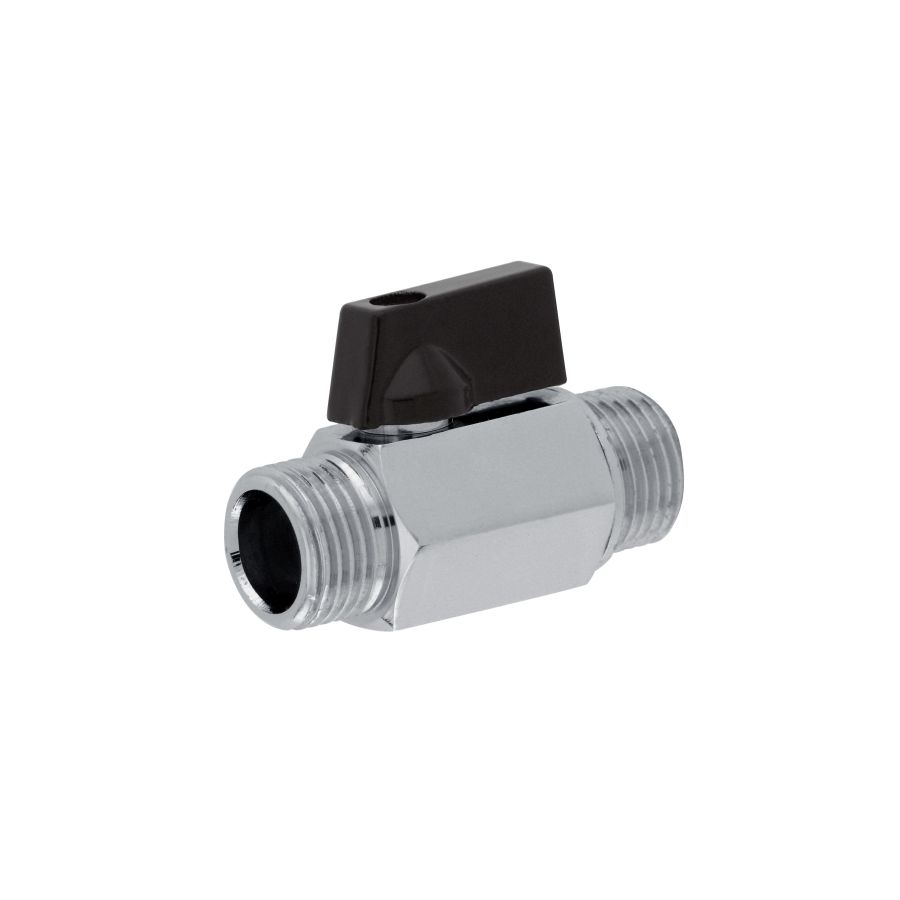

VÁLVULA ESFERA MINI MACHO X MACHO – INDUSTRIAL
MINI BALL VALVE M X M – INDUSTRIAL / VÁLVULA DE BOLA MINI M X M – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. -10°C | Máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN25 bar

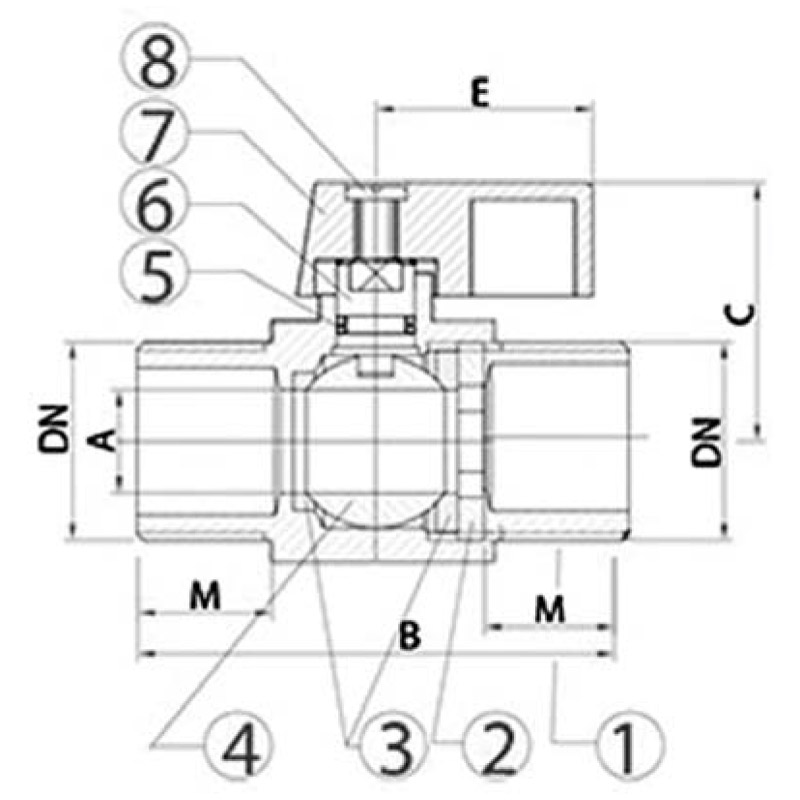

| DN (in) |
1/8″ |
1/4″ |
3/8″ |
1/2″ |
| A (mm) |
6,1 |
8 |
8 |
10 |
| B (mm) |
48 |
52,6 |
54,9 |
58,4 |
| C (mm) |
27,5 |
27,5 |
27,5 |
29 |
| E (mm) |
23 |
23 |
23 |
23 |
| M (mm) |
8,1 |
8,5 |
9,2 |
9,8 |
| PN (bar) |
25 |
25 |
25 |
25 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
2
|
Anel / Ring / Anillo |
Latão / Brass / Latón |
|
3
|
Vedação / Seal Ring / Anillo de cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
4
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
5
|
O-ring / O-ring / O-Ring |
NBR70 |
|
6
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
7
|
Alavanca Borboleta / Butterfl y Handle / Palanca Mariposa |
Alumínio / Aluminium / Alumínio |
|
8
|
Parafuso / Screw / Tornillo |
Latão / Brass / Latón |
