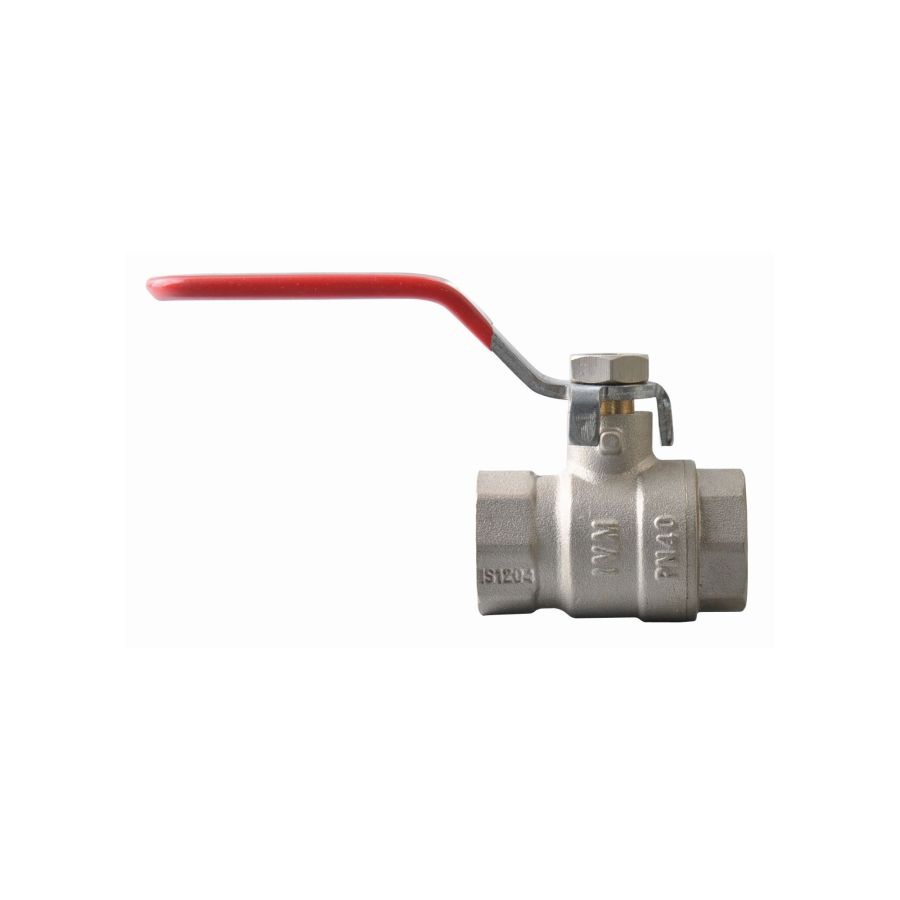

VÁLVULA ESFERA FÊMEA X FÊMEA – INDUSTRIAL
BALL VALVE F X F – INDUSTRIAL / VÁLVULA DE BOLA H X H – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. – 20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar – PN40 bar

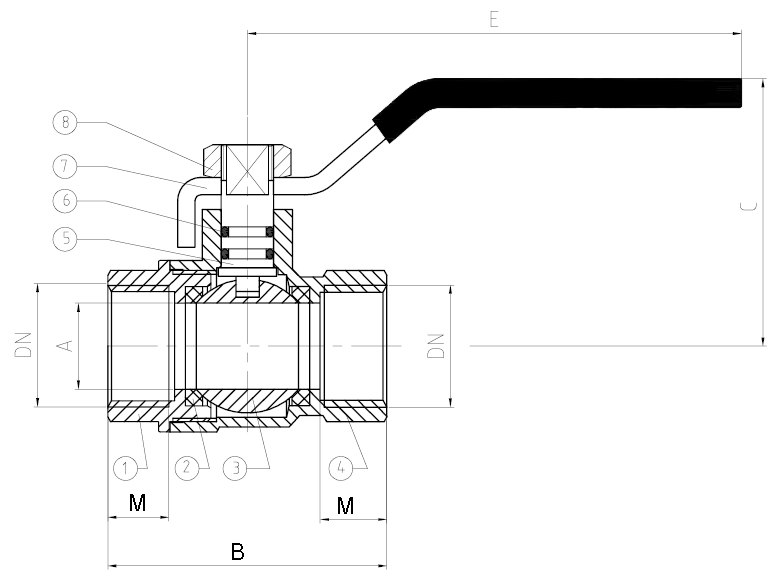

| DN (in) |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
| A (mm) |
10 |
12 |
14,5 |
19 |
24 |
31,5 |
35,5 |
45 |
60 |
75 |
93 |
| B (mm) |
44 |
45,5 |
48,5 |
57 |
65 |
83,8 |
87 |
101 |
135 |
154,7 |
186 |
| C (mm) |
43,7 |
44,7 |
46,7 |
50 |
62 |
68 |
76,5 |
86,5 |
113,5 |
124,5 |
139,5 |
| C1 (mm) |
34 |
35 |
31 |
40,5 |
52,5 |
– |
– |
– |
– |
– |
– |
| E (mm) |
85 |
85 |
85 |
85 |
125 |
125 |
142 |
165 |
225 |
225 |
225 |
| E1 (mm) |
47 |
47 |
47 |
47 |
65 |
– |
– |
– |
– |
– |
– |
| M (mm) |
11 |
11,5 |
12 |
13,5 |
14,5 |
18 |
18,5 |
19 |
27,5 |
28 |
31,5 |
| PN / GPN (bar) |
40 |
40 |
40 |
40 |
40 |
30 |
30 |
25 |
16 |
16 |
16 |

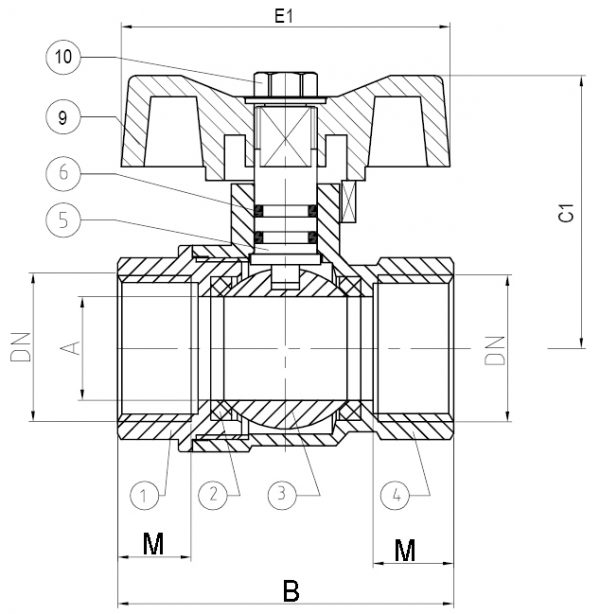

| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo(Tampa) / Valve nut / Cuerpo (Tapa) |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-Ring |
NBR70 |
|
7
|
Alavanca / Handle / Palanca |
Aço Zincado / Zinc Steel / Acero Galvanizado |
|
8
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
9
|

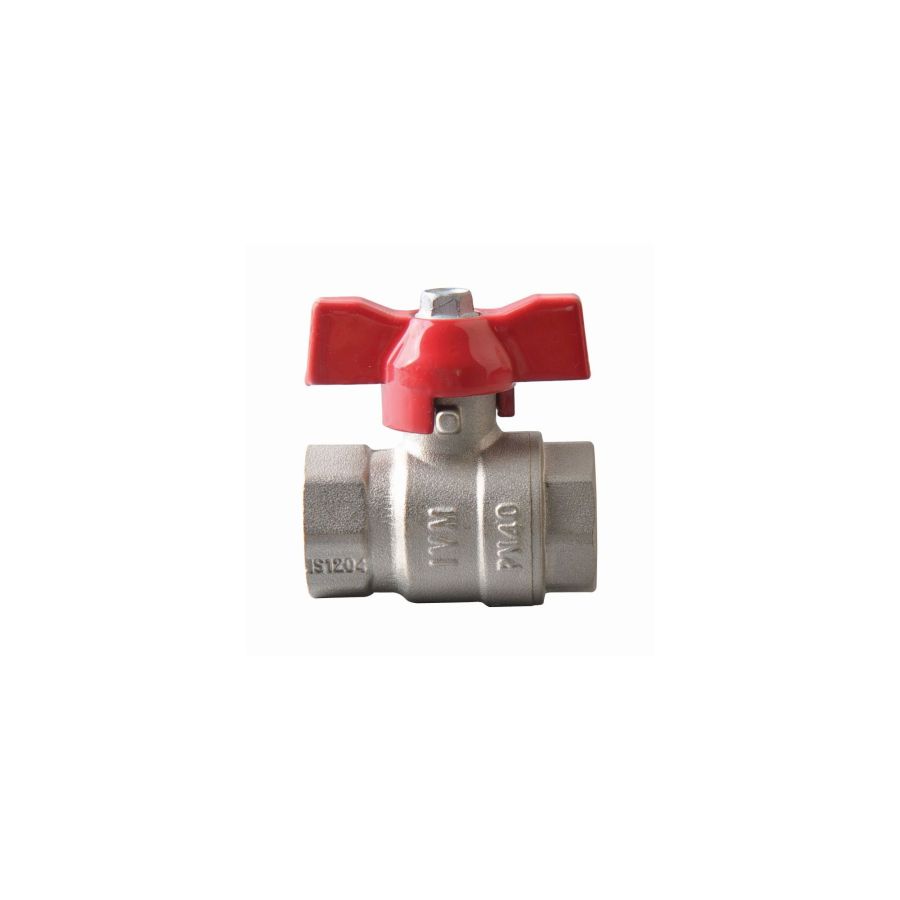

Alavanca Borboleta / Butterfl y Handle / Palanca
Mariposa |
Alumínio / Aluminium / Alumínio |
|
10
|
Parafuso / Screw / Tornillo |
Aço Zincado / Zinc Steel / Acero Galvanizado |
