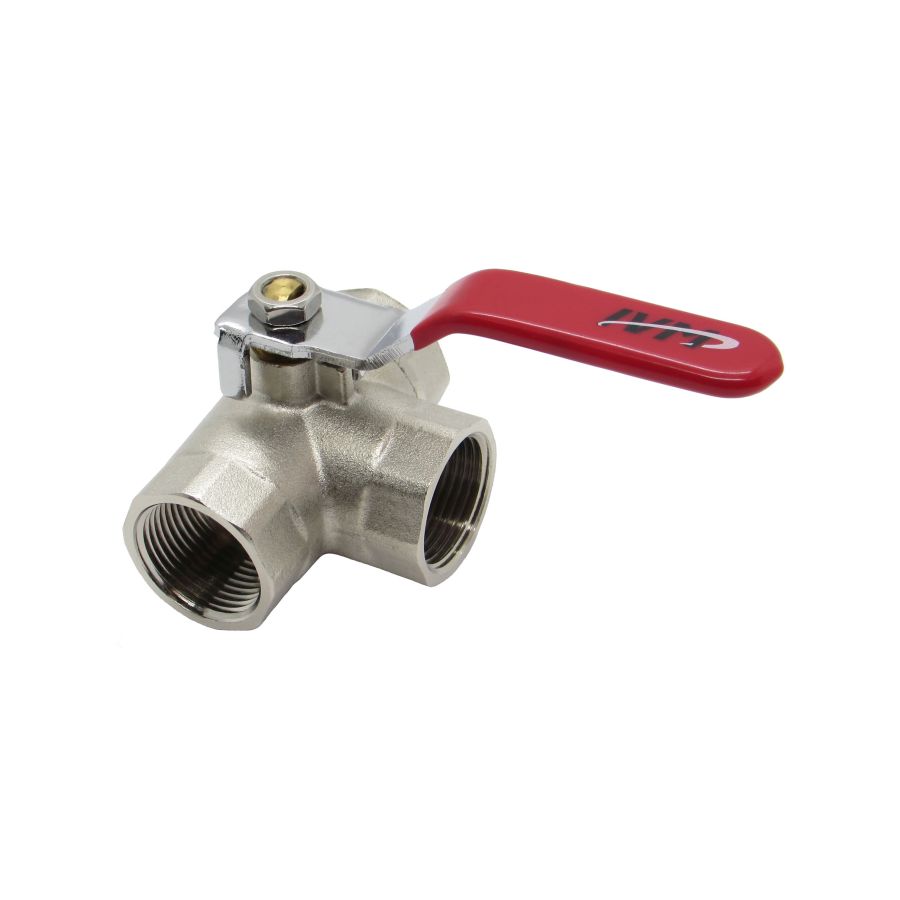

20 de março de 2020VÁLVULA ESFERA 3 VIAS FÊMEA – INDUSTRIAL
BALL VALVE F – INDUSTRIAL / VÁLVULA DE BOLA H – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN25 bar

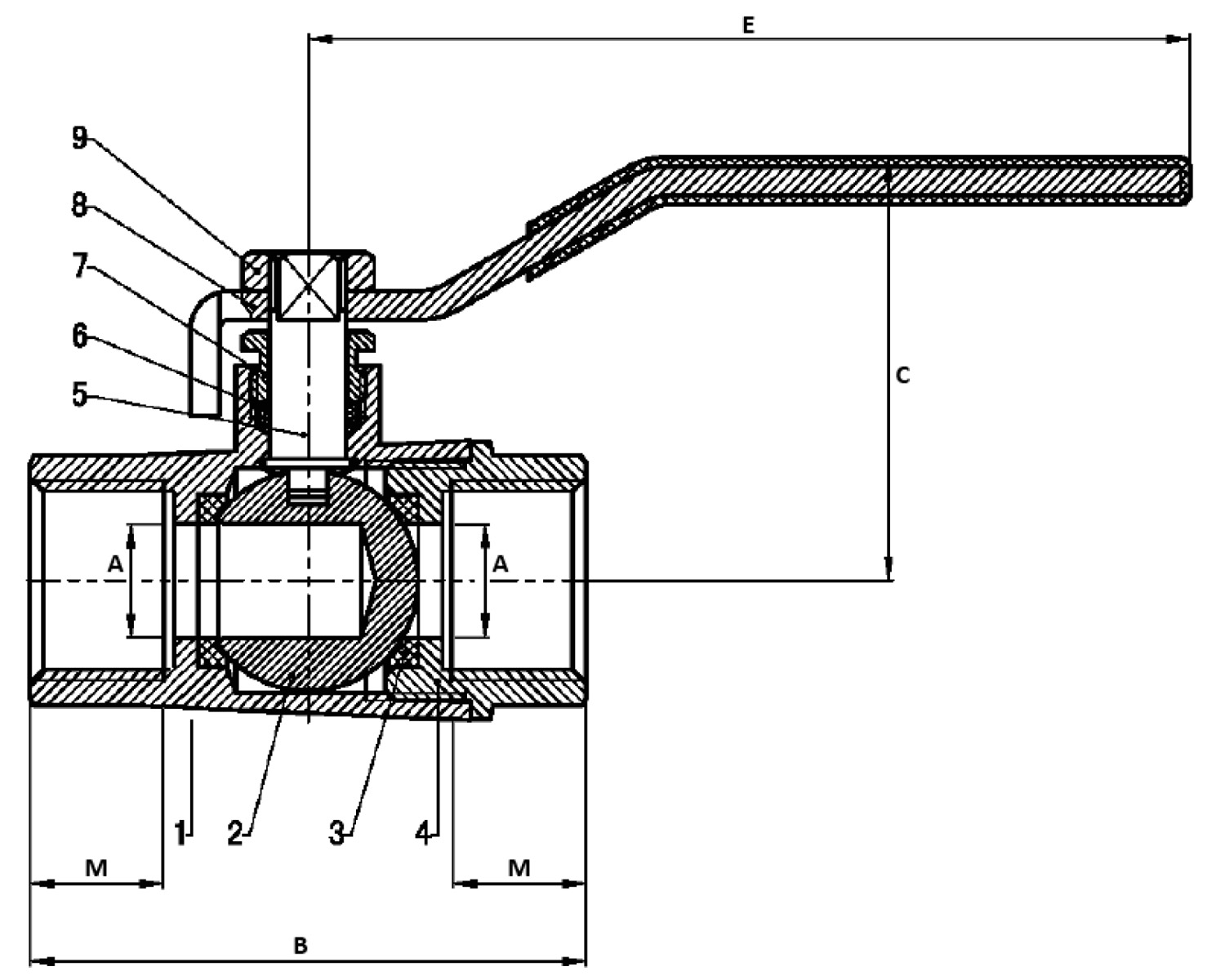

| DN (in) | 1/4” | 3/8” | 1/2” | 3/4” | 1” |
|---|---|---|---|---|---|
| A (mm) | 10 | 10 | 12 | 16 | 20 |
| B (mm) | 46,5 | 46,5 | 46,5 | 69,5 | 79 |
| C (mm) | 37,7 | 37,7 | 43,7 | 47,2 | 59,3 |
| E (mm) | 92 | 92 | 92 | 92 | 106 |
| M (mm) | 11,5 | 11,5 | 13,5 | 16,5 | 17,5 |

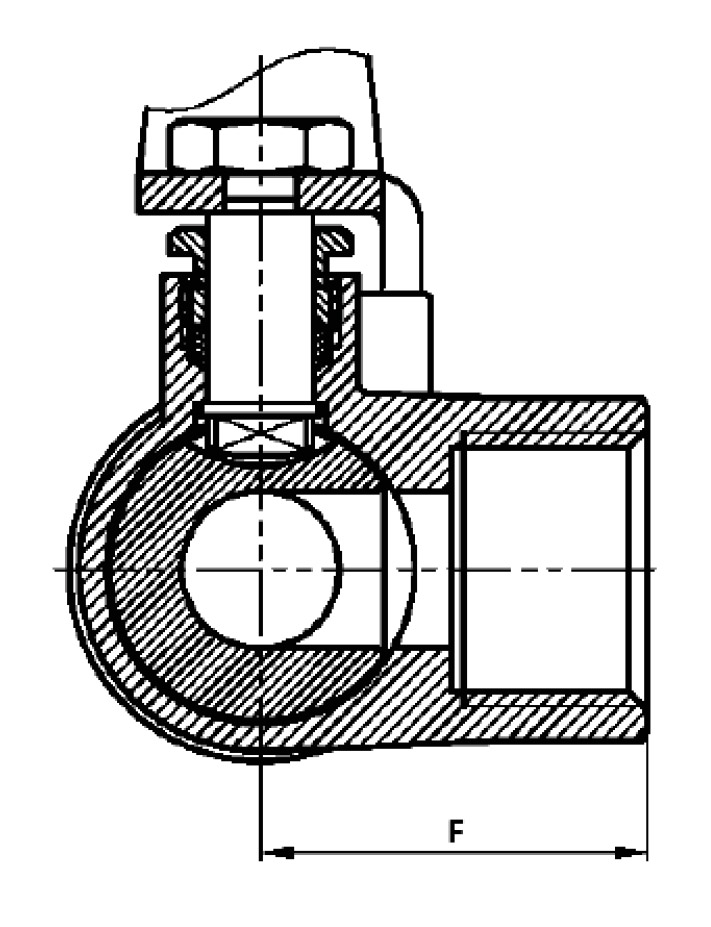

| F (mm) | 23,5 | 23,5 | 29,5 | 35 | 40 |
| PN (bar) | 25 | 25 | 25 | 25 | 25 |
| Nº. | Componente Component / Componente |
Material Material / Material |
|---|---|---|
|
1 |
Corpo(Tampa) / Valve nut / Cuerpo (Tapa) | Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2 |
Esfera / Ball / Bola | Latão Cromado / Brass Chromeplated / Latón Cromado |
|
3 |
Vedação / Seal Ring / Anillo de cierre | P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
4 |
Corpo / Body / Cuerpo | Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5 |
Haste / Stem / Varilla | Latão / Brass / Latón |
|
6 |
O-ring / O-ring / O-Ring | NBR70 |
|
7 |
Parafuso / Screw / Tornillo | Aço Zincado / Zinc Steel / Acero Galvanizado |
|
8 |
Alavanca / Handle / Palanca | Aço Zincado / Zinc Steel / Acero Galvanizado |
|
9 |
Porca / Nut / Tuerca | Latão Niquelado / Brass Nickelplated / Latón Niquelado |

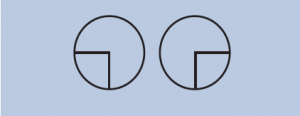

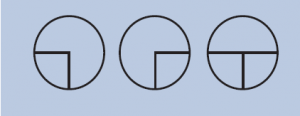

| ART 016 EM L | ART 017 EM T | |
|---|---|---|
|
Derivação de Fluxo |
 |
 |
