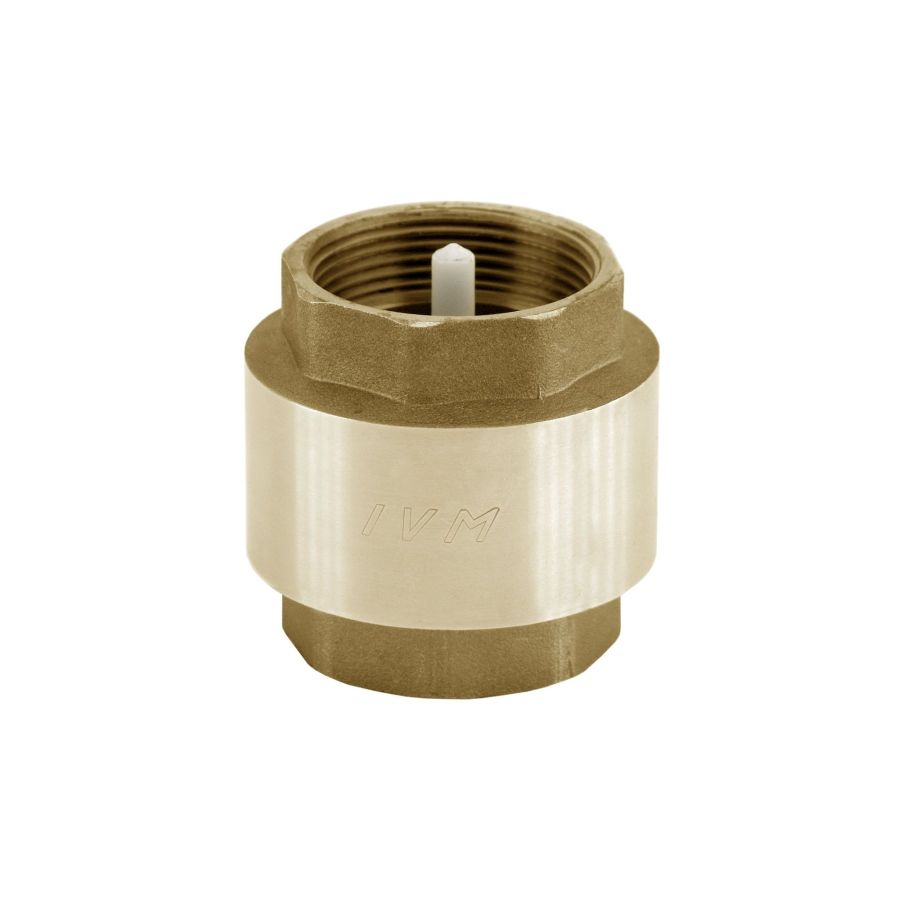

VÁLVULA RETENÇÃO VERTICAL / UNIVERSAL
VERTICAL / UNIVERSAL CHECK VALVE – INDUSTRIAL /
VÁLVULA DE RETENCIÓN VERTICAL / UNIVERSAL – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. 0°C | máx. +80°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar
| DN (in) |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
| A (mm) |
17 |
23 |
28 |
36,5 |
43 |
54 |
68 |
78 |
100 |
| B (mm) |
45 |
49,5 |
55 |
61,5 |
68,5 |
75,5 |
93 |
97,5 |
110,5 |
| M1/M2 (mm) |
10,5 |
11 |
11,5 |
13 |
13 |
15 |
19 |
20,5 |
20,5 |
| PN (bar) |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão / Brass / Latón |
|
2
|
Mola / Spring / Muelle |
Inox / Stainless Steel / Acero Inoxidable |
|
3
|
Disco / Disc / Disco |
Polietileno / Polyethylene / Polietileno |
|
4
|
Vedação / Seal Ring / Anillo de Cierre |
NBR70 |
|
5
|
Corpo(Tampa) / Valve nut / Cuerpo (tapa) |
Latão / Brass / Latón |
